Dije que la cadena de referencia 51 de la marca Joresa, no es exactamente una 520 como montan la mayoría de las motos de trial y de enduro actuales. La diferencia estriba en el ancho entre placas: 0,255" (6,477 mm) en la Joresa y 0,25" (6, 35 mm) en la actuales 520. Exactamente 5 milésimas de pulgada o lo que es lo mismo 0,127 mm. Bien pues esta pequeña diferencia se nota.
El ancho entre placas limita el espesor de los dientes de la corona y del piñón que lógicamente ha de ser inferior, para que pueda introducirse en la malla de la cadena. He comprado una cadena Iris 520 en la que el ancho entre placas es 0,127 mm menor. El diente del piñon, cuando gira la rueda, en ocasiones no entra bien en la malla de la cadena produciendose una serie de saltos en la cadena, que pueden ser peligrosos girando a bastante velocidad.
Ademas el piñón de ataque es 0,1 mm. màs ancho que el original, lo que acentua que el diente no se meta bien en la cadena. La solución es buscar una cadena màs ancha para que la cadena engrane con suavidad.
La diferencia fundamental con la normalizada es que el ancho interior entre placas es menor:
Ancho entre placas = 0,255" = 6,48 mm (frente a 9,65 mm mínimo de la normalizada)
Con estas características la denominación actual comercial para motos es la 520, aunque tambien difiere en el ancho entre placas que sería ligeramente mayor, ya que las actuales el ancho es 0,25" = 6,35 mm muy cercano a la original.
La marca original es Joresa y la referencia es la 51 según su catálogo sin estar normalizada como hemos indicado antes..
Dispongo de dos cadenas, ambas Joresa, una en buen estado y la otra no.
La primera tiene un alargamiento de:
97 eslabones
Longitud = 1.558 mm
tiene un paso de 16,06186 mm
Alargamiento = 1,18%
la segunda bastante mal cuidada y oxidada:
95 eslabones
longitud = 1.545 mm
tiene un paso de 16,2632
y un alargamiento = 2,45%
lo cual desaconseja su uso.
¿A qué tensión se somete una cadena? Vamos a ver que tal está dimensionada la cadena.
Según la norma y la hoja de datos Joresa la carga de rotura está en el entorno a las 2,5 toneladas, aunque variará en función del ancho de las placas y el límite elástico del acero empleado. Aunque pueda parecer mucho podemos hacer un cálculo y ver con qué factor de seguridad se sobredimensiona una cadena de moto de trial.
Yendo a un entorno real pero de máximos, la cota 349 con un piloto de gran evergadura y toda la equipación de éste puede estar en el entorno de los 210 kgrs. de peso es decir unos 2.100 N.
Suponemos, en el peor de los casos subiendo por una pared totalmente vertical. Esto en la realidad depende de con la inercia que se llegue a la pared, posición para que pueda traccionar por la vertical, y muchos aspectos más que aquí simplificamos. Estamos evaluando la máxima tensión a la que se puede someter la cadena. Si no fuese por una vertical, afectaríamos las cargas de gravedad por el seno del ángulo de la pendiente con la horizontal.
Pero si solo tenemos en cuenta la carga del peso, estaríamos en una situación estática o de velocidad constante, por lo que debemos tener en cuenta la carga adicional que supone la aceleración de la moto y piloto hacia arriba por esa hipotética rampa vertical. Es decir vamos a tener en cuenta, en el supuesto de tensión máxima de la cadena, que soltamos el embrague muy rápidamente mientras se está acelarando a tope. Vamos a tener en cuenta que la cadena ha de soportar el "tirón" que le mete el motor cuando lo acoplamos a la transmisión de repente. esto, sin duda provocaría con la moto totalmente vertical, en una voltereta descomunal, pero aún así la cadena debería resistir.
Podemos considerar que entre que se suelta el embrague y se acopla el motor en primera transcurren 0,3 segundos, es decir, la máxima aceleración a considerar es lo que pasaría la moto de estar parada a estar arrastrada por el motor en primera velocidad a 4.000 r.p.m. en un tercio de segundo, más o menos. El motor puede girar a más velocidad, pero entendemos que mientras acopla desciende a esta velocidad. Se podría hacer el cálculo, en lugar de por dinámica , por energías basándonos en los 20 CV de potencia.
A 4.000 r.p.m. la moto subiría a unos 13 km/hora. Pasar de 0 a 13 km/h en 0,3 segundos implica una aceleración en unidades del S.I. de :
13km/h = 13.000 m/hora = 3,6 m/s ; 3,6 /0,3 = 12 m/s^2
La resultante por aceleración sería: 12 m/s^2 x 210 kg = 2.530 N
El total del esfuerzo de la rueda contra la pared (suponiendo que no pierde tracción) es de 2530 + 2100 = 4.630 N
Además del peso del conjunto piloto - máquina y de la inercia de traslación del conjunto acelerando, habría que tener en cuenta otra carga adicional que es vencer los momentos de inercia de las partes móviles rotantes, en este caso todo lo que transmite la cadena que es únicamente la rueda trasera, la corona y la rueda delantera, pero lo vamos a despreciar.
Todo este esfuerzo que hemos calculado se produce en el centro instantaneo de rotación de la rueda que es el punto de contacto del neumático contra la pared vertical. Este vector tiene como reacción el mismo de sentido contrario en el eje de la rueda trasera, que es el que empuja a la moto a traves del basculante y ambos forman el par a la rueda . La tensión de la cadena es por tanto el resultado de la carga total por la relación de palancas entre el diámetro primitivo de la corona y el diámetro de la rueda trasera.
Diametro primitivo de la corona Z40 = 200mm ; radio = 100 mm
Diámetro de la rueda 18" x 4" = 18 + 4 x 2 = 26" ; 26 x 25,4 = 660 mm de diámetro exterior ; radio = 330 mm.
La relación es de 3,3, es decir, para producir un esfuerzo a tracción de 1 N la cadena ha de tensar 3,3 N. En nuestro cálculo para generar en el punto de contacto entre la rueda y la pared 4.630N la cadena se ha de tensar:
4.630 x 3,3 = 15.280 N ó 1,53 toneladas fuerza.
Esto implica un coeficiente de seguridad de 2,5/1,53 = 1,63, es decir un 63% más resistente lo cual es algo muy normal.
Podemos hacer una comprobación fácil de si la cota 349 con unos 20 CV de potencia máxima es capaz de subir su carga, la del piloto y la aceleración instantánea que hemos supuesto.
Carga: 4630 N; Velocidad 3,6 m/s.
Potencia = 463 kg x 3,6 m/s = 1.666,8 kgm/seg
si 1 CV = 75 kgm/s
potencia requerida = 22,2 CV lo cual significa que nos hemos excedido ligeramente en el supuesto. Quizas los 13 km/h de ascensión son excesivos (con 20 caballos no podría) o la aceleración tendría que ser más suave, etc... pero no anda desencaminado el supuesto.
La cuestion es que la luz de stop funciona con la bobina de cable rosa. Por tanto, la bobina de cable amarillo no alimenta a nada. Esto es bastante extraño. Si vemos el esquema de la piña de la 247 tenemos que ésta dispone de luz de posición, cosa que la 349 no tiene. No tiene según plano de esquema eléctrico para la versión mía que es en realidad una 350 ó 349/4. El caso es que la moto vino con una especie de piloto roto, suelto con toda la pinta de ser una pequeña bombilla de posición. En la parábola desde luego no tiene alojamiento para esta bombilla de posición.
En el esquema eléctrico de la 247 aparece la lampara de posición de 6V y 4,5 W
Bueno están son algunas de las cosillas a hacer a la moto, aunque la razón verdadera del buen animo de mejorarla está en la actuación que tuve en Robregordo, pésima en resultados, pero que en varias zonas me ví con muchas fuerzas despues de dejarlas a cero.
El color original es bastante más apagado y oscuro, pero bueno, a mí me gusta...
La terminación es muy buena, la capa fina y homogénea gracias al chorreado con arena previo. Me entusiasma, tanto, que me doy cuenta del error que he cometido al pagar un dinero por esto. Al día siguiente de montar va a estar arañado con toda probabilidad. Pero no es como los coches nuevos, que te dá rabia el primer rayajo en el paragolpes, no. Es que en cuanto me caiga va a estar casi como antes, bueno no tanto pero casi. En fin, creo que podía haber hecho como el otro chasis que pinté yo mismo. No quedó tan perfecto como éste, pero no quedó nada mal y me costo mucho menos. Lo pinte con una pintura de L&M de la marca Hammerite para metales. Luego leyendo posts de LaManeta te enteras que hay pinturas para coches de mucho mejor calidad. Previo a la aplicación cepillo de púas de acero al taladro y a darle. El resultado, ya digo, no es el mismo pero no te duele tanto, al bolsillo y a la primera caida o rozadura de la bota.

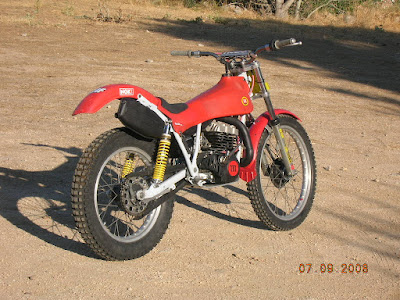

Poniendo la protección de la cadena y del basculante me ha quedado así.
También he montado la culata y el volante de inercia. Este último no estoy muy conforme como me ha quedado y el próximo día le daré un repaso.
Y es porque al intentar apretar la tuerca del volante de inercia he metido un trapo en el engranaje de la transmisión primaria. De esta manera he bloqueado el piñón del cigüeñal pero al girar con la llave la tuerca me giraba también el cigüeñal. Esto significa que el piñón no estaba del todo clavado en el cono del cigüeñal. He de repasarlo.
Por supuesto que todo el retén lo engrasé antes bien. Como debía pasar a lo largo del eje ya montado, corría el riesgo de que al roce con roscas, escalones y aristas los labios se deteriorasen, les puse a estas zonas de los ejes cinta de embalar, que luego una vez puesto el retén retiré.
Con respecto a los del cigüeñal este motor dispone de unos porta retenes que hacen las veces de topes estáticos de los rodamientos, ajustados por unas arandelas calibradas de muy poco espesor. Una vez comprobado el juego axial necesario sólo tuve que suplementar un lado con unas arandelas que me hice artesanalmente con latón muy fino. Tambien en este caso cubrí los escalones y aristas de los manguetones con cinta de embalar y metí los porta retenes con los retenes instalados. Entran con mucho ajuste, tanto es así que los ejes que qntes giraban libremente, lo han dejado de hacer. Supongo que el rodaje los irá adaptando.
Pistón y cilindro
El pistón tenía los segmentos gastados en exceso. Ni tan siquiera medí la separación de puntas porque tenía una apertura tan grande que era evidente su necesaria sustitución. Aquí se puede ver el original arriba y el nuevo debajo.
Para el montaje del pistón metí el bulón en el congelador y calenté ligeramente el pistón sobre todo en la parte dónde se aloja aquel. Con la diferencia de dilataciones entró sin problemas. Le monté la jaulilla de 11 de agujas como la que llevaba en origen, mejor que la de 9 que me vendieron en Iniesta y en Calvet.
Para facilitarme el montaje de los segmentos y su introducción en el cilindro hice dos marcas con indeleble, una en la cabeza del pistón y otra en su cuerpo a la altura cada una de los tetoncillos que impiden que los aros giren y, por tanto, se puedan introducir en las lubreras. De esta manera se facilita meter el pistón con los segmentos bien colocados en el cilindro.
Como ya comenté en otra entrada los espárragos del cilindro los retorcí en exceso llegando a sobrepasar su limite elastico, plastificandolos y elongandolos por lo que le encargue a un tornero unos nuevos en calidad 12.9. Ni que decir tiene que los unté bien en pasta de montaje de alta temperatura antes de meterlos en sus roscas y que estas las limpié a la perfección con gasolina y aire comprimido.
¡Que bien queda esa M gótica estampada en la biela!
Las tuercas de métrica 8 y allen 7 que tanta guerra me dieron al sacarlas las he puesto nuevas embadurnadas tambien en pasta de montaje. Espero que con esta pasta ya no me cargue las tuercas al sacarlas.
A todas las tuercas tanto a las cuatro del cilindro como a las seis de la culata, las hice la cruz y con dinamométrica, las aprete al par requerido.
Como no tendo punta para la carraca de allen 7 mm me tuve que hacer el apaño de la foto. Del cuadradillo grande de la carraca paso al cuadradillo pequeño y de este con una punta allen de 6 mm y a través de una llave fija 6 - 7 mm paso a la llave allen de 7. Es un poco aparatoso pero por lo menos puedo trasladar el par a las tuercas. Recordé en clase de Mecánica que el par es un vector traslacional...es decir aplicado en un solido rigido no importa donde lo apliques que el efecto es el mismo.
Mecanismo de selector de velocidades
Cuando inspeccioné el mecanismo de selección de velocidades observe dos piezas en mal estado; las uñas del mecanismo de trinquete que tenian unas rebabas y unas mellas bastante pronunciadas y el muelle selector que además de haber perdido mucha tensión, estaba deformado.
El muelle nuevo tenía más fuerza porque no estaba deformado como estaba el viejo. Al montarlo una de las puntas se quedaba mal apoyada en el tope. Dandole la vuelta pasaba lo mismo, por lo que doblé esa punta para que quedara dentro de la hendidura del tope y no correr el riesgo de que se salga.
Plato de bobinas
Después de desmontar los platinos, el condensador y el fieltro de lubricante de la leva, he limpiado a fondo todo el plato con metanol. Después he desoldado los 4 cables que parten de él; el rosa, el verde, el negro y el amarillo. Los cables que llevaba originales estaban pelados en algún punto y sin dudarlo he decidido deshecharlos. En la tienda de electronoca Merchan no tenían rosa por lo que le he puesto rojo y he marcado el cable con la palabra rosa. Por si algún día a alguien o a mi mismo le confunde el color rojo del cable. Los cables nuevos los he soldado a cada bobina y los he pasado por dónde iban los originales. Les he enfundado en termorretractil azul claro un poco raro, ya que negro no tenía. Estoy reparando este motor para montar, por eso ni he pintado los cárteres.
Después he soldado los faston o conectores tal y como estaban en origen. El rosa, rojo en mi caso, por su lado con su funda a parte, también se la he puesto roja. El negro, verde y amarillo van a un conector triple, saliendo del primero otro cable que va directo a la bobina de alta tensión con una funda más blanda y con el logo de Motoplat gravado, el que parece una onda de alterna.
El montaje de platinos, condensador y fieltro en el plato no tiene ningún misterio. El fieltro lo he limpiado con gasolina secado con aire comprimido y empapado con aceite. El ruptor y el condensador los he puesto nuevos porque el primero tenía los contactos fatal y el segundo estaba ligeramente hinchado.
El pasa cables del bloque lo he montado sobre la funda termorretractil reforzada con otros dos trozos de termorretractil y cinta aislante. El cable lo he pasado por detrás de la pestaña que hay para que no roce con el volante magnético.
Aparentemente perfecto, veremos en funcionamiento.
Por supuesto en la reparación incluía el arreglo de la cabeza de biela con jaulilla nueva ya que estaba en bastante mal estado. Tardó más o menos un par de semanas, justo antes de la Semana Santa, por lo que iba a tener toda las vacaciones para meterme a montar. Durante las dos semanas que estuvo el cigüeñal en reparación hice acopio de todo el material de repuesto que necesitaba. Retenes, rodamientos, chavetas, el bulón, juntas, tóricas de los tornillos del cárter, casquillos, etc.
