Extractores para cota 242


Para poder acceder a las partes internas de un motor de cota, como en otras muchas motos, es necesario extraer una serie de elementos, ruedas, piñones, volantes, etc. de diversas formas y funciones, de sus ejes. El desmontaje de estos elementos rotores a veces es una tareas árdua y tediosa, por dos motivos. El primero es por largo tiempo que llevan montados, que en ocasiones puede ser de varias decádas.

El segundo motivo es que los montajes de estas ruedas en sus ejes debe ser lo más solidaria y rígida posible. Así el pesado volante magnético Motoplat que por un lado, sirve para generar la energía electrica del encendido y de los servicios eléctricos y por otro, aumentar el grado de regularidad del motor, debe estar rígidamente unido al manguetón del cigüeñal. Si se montara el volante magnético por ejemplo sobre un eje estriado, como pueda darse en otros tipo de uniones, las vibraciones, los cambios de carga (acelaración y deceleración) o cuando se cala el motor provocarían unos golpeteos entre los cubos y ejes estriados que irían aumentando lo inevitables juegos que hay entre las estrias del cubo y del eje. Esto provocaria mal funcionamiento, ruidos y, en el caso del volante magnético, un incorrecto ajuste del encendido o, más bien, un encendido errático por no producirse la chispa siempre en el ángulo de avance de encendido adecuado.

Otro elemento que ha de estar rígida y solidariamente unido a su eje es el volante de inercia y el piñón de la transmisión primaria (normalmente en las cotas van montados juntos o son la misma pieza) por las mismas razones que el magnético.

La unión que muchos diseñadores elijen y elijieron en el pasado en la industria en general y en las motos tambien, es el cono. Esta solución tiene la ventaja del bajo coste de mecanización; solo hay que mecanizar dos conos iguales en torno y rectificadora; en el eje, macho y en la rueda o volante, hembra. Con un elemento que asegure la presión de uno sobre el otro, una simple rosca en el eje y una tuerca, proporcionará una unión sólida entre los dos elementos, que es lo que necesitamos y además autocentrada. Pero además si calculamos el ángulo del cono (pequeño con respecto al eje) conseguiremos que la unión se autobloquee, pudiendo incluso prescindir de tuercas y roscas y, por supuesto de chavetas, pues el cono literamente se clava en la hembra. Al clavarlo se generan unas fuerzas normales a las supericie de unión del cono que pueden ser bastante grandes y por tanto, las de rozamiento en la superficie de contacto tambien, impidiendo el deslizamiento entre ambas y pudiendo llegar a transmistir pares muy elevados.

Los materiales han de ser duros (aceros templados), bien mecanizados (rectificados) y limpios y exentos de grasas o aceites, pues cualquier elemento de estos escupiría el cono. Es el mismo acople que el cono morse de las máquinas herramientas, que se aoplan a las rectificadoras.

En el caso del volante magnético la chaveta es necesaria para poder acoplarlo a su eje en una posición angular fija, pues si no la apertura de los platinos podría no producirse en el momento deseado. Es necesario calar correctamente el volante magnético con el cigüeñal. En el caso de los piñones de la transmisión secundaria, que en todas las cotas tambien llevan una chaveta es más por una cuestión de seguridad, aunque es rotundamente mucho mayor el par que puede transmitir un cono que no una chaveta.

Cuando lleva mucho tiempo estos acoplamientos cónicos se quedan como soldados, por lo que se hace imprescindible usar extractores.

Entre la necesidad de extraer estos elementos y viendo las hojas de los despieces relativas a las herramientas de taller, se me ocurrió hacerme unos utiles que junto con el husillo de un extractor de dos patas comercial, me facilitaran la tarea de quitar tanto el piñon de primaria, que lleva una volante de inercia, como el piñón de la cadena. El volante magnético lleva un extractor bastante conocido.

Es conveniente que una vez tensionado bien el husillo y cuando se tenga ya bastante presión sobre el eje, se pegue algun golpe seco en la punta del husillo. Con cuidado de no ponerse delante del extractor o útil, pues a veces salta y se convierte en un peligroso obus.


Volante de inercia y piñón de transmisión primaria



Hice construir el plato de acero de la figura. Un disco de 15 mm de espesor y un diámetro de 100 mm con un taladro central roscado a métrica 12 y paso 1,25, como el husillo del extractor comercial que iba a utilizar. Dispuestos a 120º se hicieron tres taladros de diámetro 10 mm sobre una circunferencia de radio 35. Estos tres taladros coinciden con los tres agujero roscados del volante de inercia dispuestos así para la utilización de un extractor como el mío. Tres tornillos Umbrako 12.9 de M10 y longitud adecuada, se pasan por los taladros del plato y se roscan en el volante.






Notesé en la figura del despiece correspondiente a las herramientas de taller, que el util para extraer el conjunto volante - piñón de primaria, de referencia 5187.050, que se trata de una pletina rectangular con únicamente dos tornillos, por lo que deduzco que en las primeras versiones de la cota 242 el volante de inercia iría con sólo dos agujeros roscados a 180º, en lugar de los tres a 120º que dispone la segunda versión de la 242.



En esta figura se ve el extractor de Montesa para este elemento:



Y en esta otra el que me he febricado para los tres apyos que dispone el volante de inercia de mi cota:


El volante salió sin problemas, no antes de haber tensionado a fondo el husillo y después de un golpe en el mismo. Me aparté debidamente y salto con bastante fuerza.

Piñon de transmisión secundaria

Este elemento tambien cuesta mucho más de lo debido por un exceso de apriete de la tuerca que los comprime hacia el cono. En este caso podemos prescindir con toda tranquilidad de la chaveta que lleva en origen el piñón Montesa, de tal manera que los nuevos piñones Talon vienen sin ella.

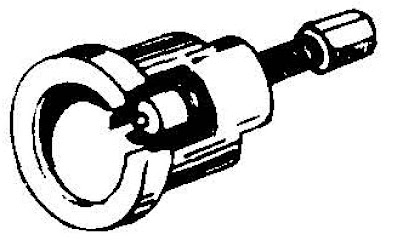

En esta figura tenemos el útil original de Montesa para extraer el piñón de secundaria.

Esta fué la figura que encargué fabricar al tornero:
y esta la que me entregó.


Consiste en una C de chapa de acero de 8 mm de espesor para que se pueda meter por detrás del piñón. Dos agujeros roscados a M10 permiten roscar sendos tornillos y con el extractor de dos patas correderas se puede con toda facilidad sacar el piñón.





En este caso el extractor es válido para otras cotas o incluso otros modelos y marcas. Los extractores comerciales tienen por detrás poco espacio para meter las garras y si se trata de uno de dos patas tiene la dificultad de que si el número de dientes es impar las dos garras coinciden una con diente, y otra con hueco, no pudiendose montar correctamente las garras y desalineándose el husillo del eje.



Mantenimiento de los acoples cónicos

Es importante a la hora de montar estas ruedas en sus ejes que los conos macho y hembra estén perfectamente limpios y desengrasados, de lo contario no acoplarán bien y no se transmistirá el par suficiente. Las tuercas de fijación deben apretarse a los pares indicados, pues de lo contrario se podrá el cono desclavar, rompiedo en poco tiempo la chaveta. Esto puede provocar al deslizar un cono sobre el otro y con la chaveta rota, un daño en el mecanizado de los conos que no es nada conveniente para el acoplamiento.

En cierta ocasión, creo que se me olvidó apretar el volante magnético de una 349. supongo que alguna interrupción de lo que en ese momento estaba haciendo. El resultado fué la rotura de la chaveta, que al cargar toda la inercia a este elemento en lugar de al cono, no pudo con el esfuerzo cortante a transmitir. Lo peor no fué el quedarme sin chaveta, sino los daños producidos en la supeficie cónica del cigüeñal y el el propio volante. Traté de suavizar los desperfectos con lija fina y aceite, volviendo a acoplar en condiciones. Para evitar estos despistes, que pueden ser muy costosos, normalmente cuando me interrumpen o dejo para otro momento estos aprietes, los marco con cinta roja adhesiva.
